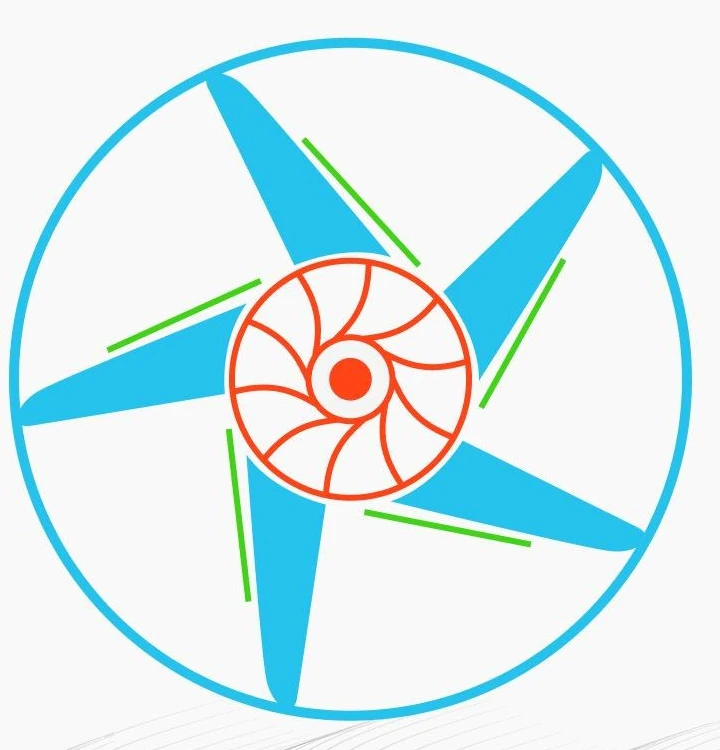

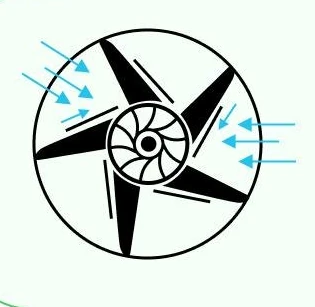

Тангенциальный поток
Направление воздушного потока к лопаткам генератора по тангенциальной линии к окружности вращения оптимизирует крутящий момент генерирующего модуля.
X-ENERGYДЕШЁВАЯ ЭНЕРГИЯ
ВЕТРО-ВОДЯНЫЕГЕНЕРАТОРЫ
Гарантированное электроснабжение в любом месте от ветроэнергоустановки мощностью от 10 кВт до нескольких МВт.
ЭНЕРГИЯ В ДВИЖЕНИИ
Поток превращается в стабильную мощность
X-Energy направляет и концентрирует воздушный поток, передаёт вращение генератору и выдаёт электричество потребителю — от локального объекта до энергосистемы.
Система в потоке
10 кВт — несколько МВт- 01Ветерпоток от 3 м/с
- 02Концентрациянаправление потока
- 03Генерациявращение → ток
- 04Потребительстабильная мощность
01 · ИНЖЕНЕРНАЯ СИСТЕМА
Технология и инновации
Четыре инженерных принципа, которые делают систему компактной, модульной и эффективной.
Меньше материала
Относительно меньшая материалоёмкость по сравнению с классическими ветроустановками при удельном повышении мощности.

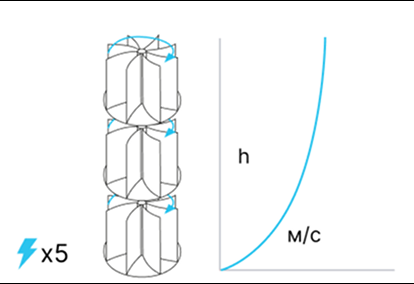

Модульная мощность
Модульное размещение нескольких элементов позволяет эффективно использовать скорость ветра и варьировать мощность установки. Возможно установить до пяти модулей друг над другом.
Тише и эффективнее
Защита неработающих лопастей от набегающего потока воздуха повышает КПД и снижает шум до нормального уровня.
02 · ПРИНЦИП РАБОТЫ
Концентрация потока усиливает его мощность
от 3м/с · стабильная работа
до 50м/с · регулирование нагрузки
60м/с · срабатывают стоп-шлюзы
Уникальная конструкция многоуровневого направления воздушного потока позволяет системе X-Energy не просто увеличить КПД, но и решить вопрос с шумом во время работы. Благодаря этому установка может располагаться в непосредственной близости от жилых объектов. Совместно с генератором Шкондина В. В. эффективность X-Energy более чем в три раза превышает КПД других ветрогенераторов.
Классические системы 26%Системы X-Energy 102%
03 · РЕАЛИЗОВАННЫЕ АНАЛОГИ
Сравнение с реальными проектами
Новое технологическое решение по проекту «Ветроэлектростанция» способно не только обеспечивать собственные потребности здания, но и служить источником энергии для внешних потребителей.

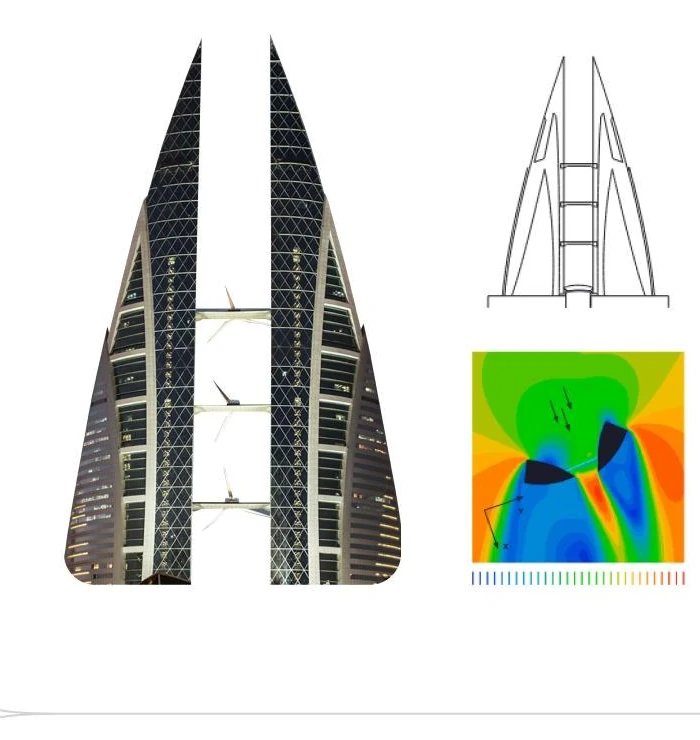

Бахрейнский всемирный торговый центр
3% самообеспечениеот 7 до 12 м/с скорость ветра
Бахрейнский всемирный торговый центр, также называемый Бахрейнский ВТЦ или БВТЦ, — это 240-метровый комплекс двойных башен, расположенных в Манаме, Бахрейн. Построен в 2008 году строительной фирмой Atkins. В конструкции башен присутствуют воздушные мосты с ветрогенераторами.

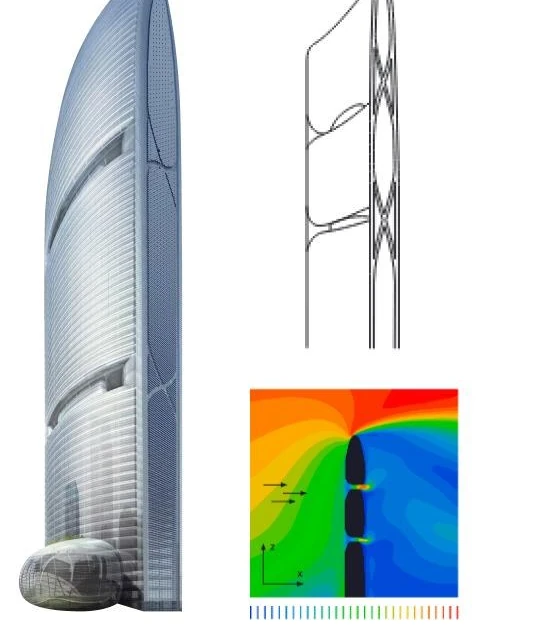

Перл Ривер Тауэр
10% самообеспечениеот 7 до 12 м/с скорость ветра
Сверхвысокий небоскрёб расположен в деловом центре китайского города Гуанчжоу. Построен в 2013 году в стиле неофутуризма. На начало 2020 года являлся седьмым по высоте зданием города, 68-м — Китая, 81-м — Азии и 130-м — мира. Благодаря ветрогенераторам и солнечным панелям башня полностью обеспечивает себя электроэнергией.
X-Energy
124% самообеспечениеот 3 до 50 м/с скорость ветра

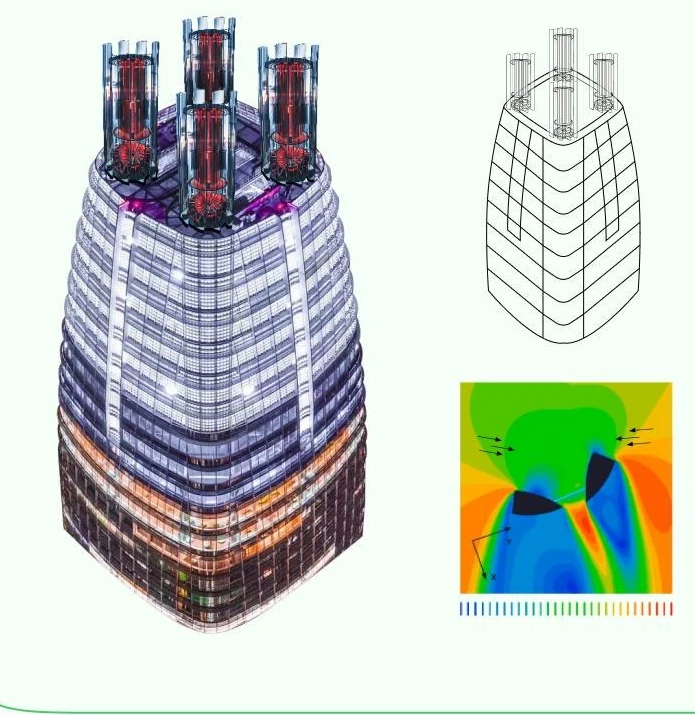

Такие показатели выработки электроэнергии достигаются за счёт технологии колеса-генератора на зданиях разной высоты и с разными конструктивными особенностями. Зданию не обязательно быть самым высоким или самым большим: большинство зданий подходят для установки X-Energy. Эффективность обеспечивает не только колесо-генератор, но и многоступенчатое направление ветра, которое собирает и концентрирует ветровую нагрузку в лопастях.
04 · ГЕНЕРАТОР ШКОНДИНА
Улучшение существующих энергогенераторов
Технология генератора Шкондина В. В. позволяет не только создать новый сверхэффективный генератор энергии, но и значительно улучшить существующие системы.
01

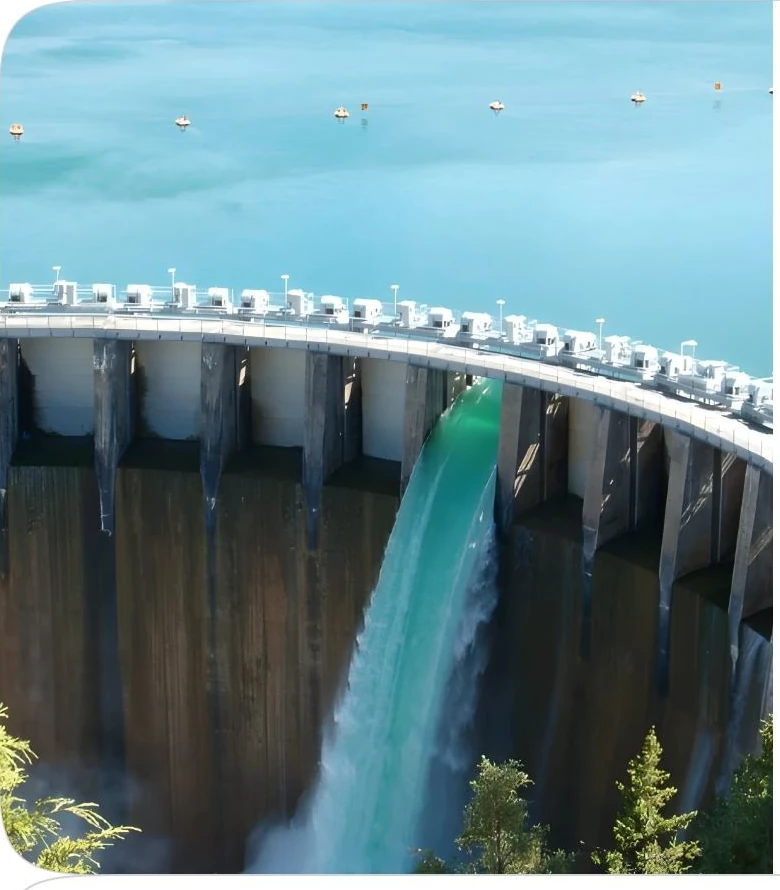

Гидроэлектростанции
81% сейчас→до 900% с генератором Шкондина
При расчёте КПД гидроэлектростанции использована формула: КПД = Ев × 100% / Ез, где Ев — энергия, которую вырабатывает гидроэлектростанция, Ез — энергия падающей воды.
Подробности и расчёт
Вырабатываемая энергия: Ев = Nв × t, где Nв — вырабатываемая станцией мощность, t — время выработки.
Энергия падающей воды: Еп = m × g × h; m = V × ρ; следовательно, Еп = V × ρ × g × h.
КПД = Nв × t × 100% / (V × ρ × g × h).
КПД = 73 × 10⁶ Вт × 60 с × 100% / (15 000 м³ × 1 000 кг/м³ × 10 м/с² × 36 м) = 81%.
При данных показателях генератор Шкондина позволяет значительно улучшить результат и вырабатывать до 900%.
02

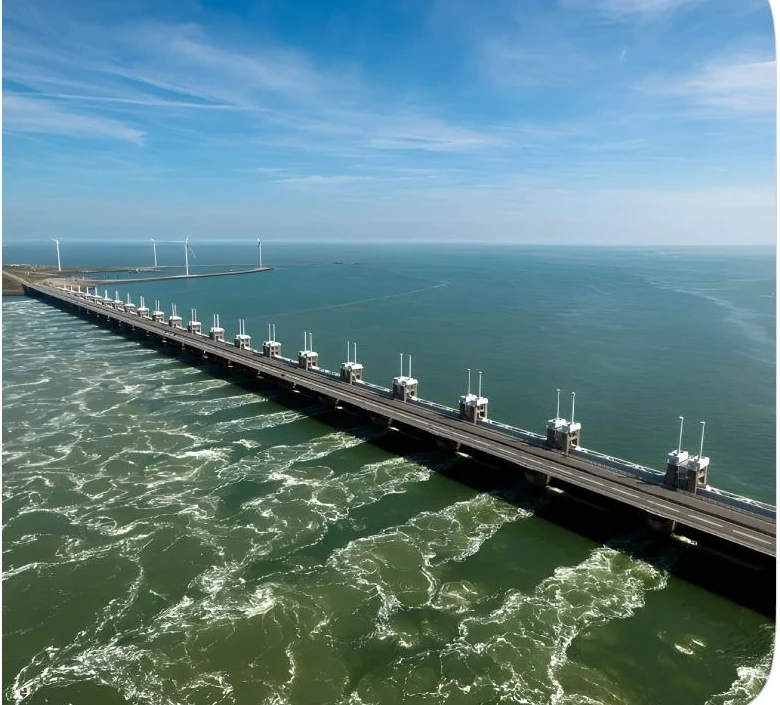

Водные шлюзы
0% сейчас→до 200% с генератором Шкондина
Из-за низкой скорости течения воды и большого количества пропускных шлюзов установка обычной гидроэлектростанции становится невыгодной.
Подробности и расчёт
Технология генератора Шкондина состоит всего из пяти элементов и начинает давать стабильный поток электроэнергии от течения воды при скорости от двух метров в секунду.
Это позволяет получать сверхвысокий КПД и обеспечивать электроэнергией расположенные рядом объекты и даже населённые пункты.
03

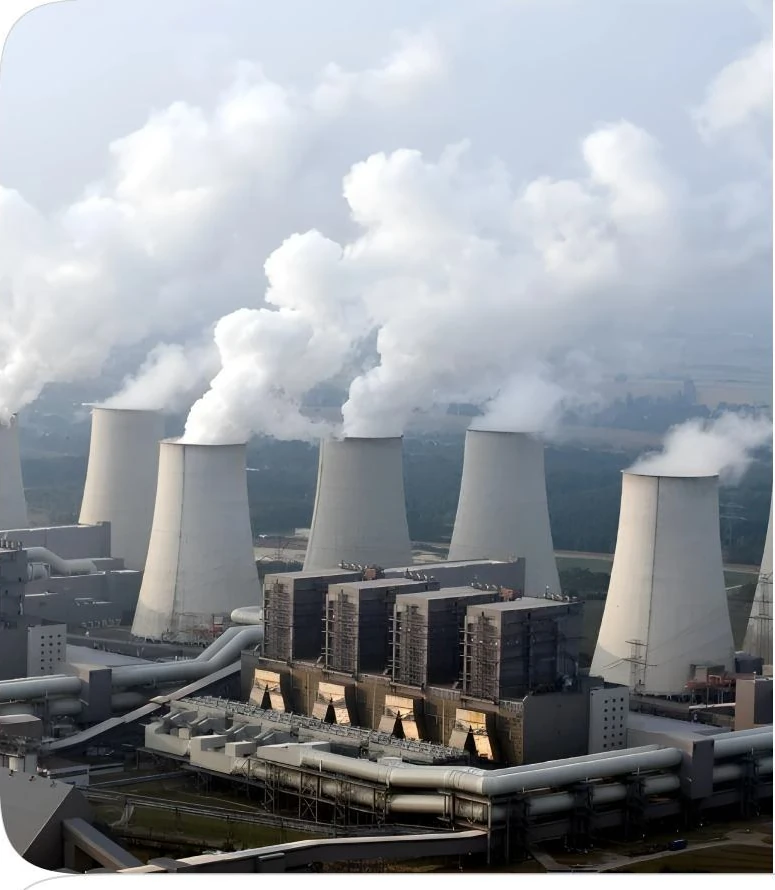

Теплоэлектростанции
60% сейчас→до 300% с генератором Шкондина
В целом КПД теплоэлектростанций редко превышает 48%. Наиболее распространены паровые ТЭС, которые используют мазут с КПД 36%, уголь с КПД 47% и природный газ. Электростанции комбинированного цикла с КПД 60% являются наиболее эффективными.
Подробности и расчёт
Стоимость производства такой электростанции очень высока — более 80 миллионов евро, а срок окупаемости составляет десятки лет.
Технология позволяет значительно увеличить производительность до 95% и минимум в два раза сократить срок окупаемости за счёт увеличения производительности и удешевления производства.
04

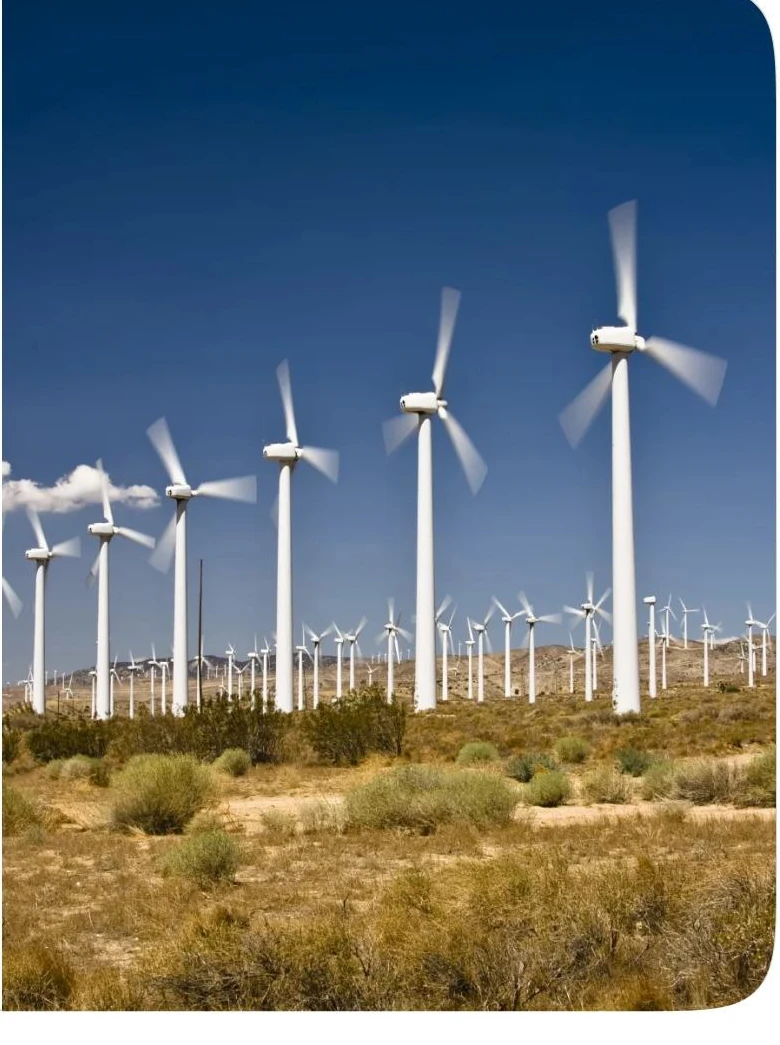

Пропеллерные ветрогенераторы
25% сейчас→95% с генератором Шкондина
КПД ветрогенераторов составляет в среднем 25%. Для них существует специфический показатель эффективности — КИЭВ, коэффициент использования энергии ветра. Значения КИЭВ выросли от 10–15% у старинных ветряных мельниц до 35–40%.
Подробности и расчёт
Если рассчитать КПД по общим значениям выработки электроэнергии, получим относительно низкий уровень в районе 20–30%.
Пропеллерные ветрогенераторы востребованы благодаря дешевизне создания. Новая технология позволяет кратно улучшить систему, получить дополнительные преимущества и почти в четыре раза больший КПД.
05 · СРАВНЕНИЕ
X-Energy и пропеллерные ветрогенераторы
Сегодня для преобразования энергии ветрового потока в электричество в основном используются ветрогенераторы с горизонтальной осью вращения. Они занимают большие территории, а их существенные недостатки исключены в новой ветроэлектростанции.
Генерация электроэнергии возможна при скорости ветра от 7 м/с.

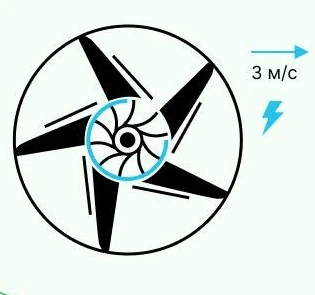

Генерация электроэнергии возможна при скорости ветра от 3 м/с.
Отсутствует возможность концентрации воздушного потока.

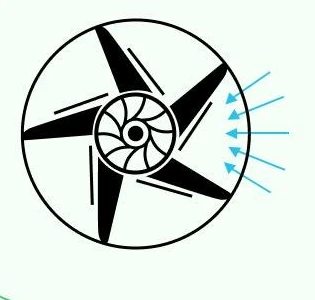

Воздушный поток можно собирать и концентрировать.
Удалённость от населённых мест и протяжённые линии электропередач.
Возможно размещение непосредственно в городской среде.
Сильный шум до 70 дБ и инфразвук, негативно влияющий на нервную систему.
Тихоходность конструкции обеспечивает бесшумность, инфразвука нет.
Генератор с лопастями размещается на высоте до 190 метров.
Генерирующие модули можно размещать на разной высоте — до 1 000 метров.
Невозможно использовать гравитационный накопитель электроэнергии.
Возможно использовать гравитационный накопитель электроэнергии.

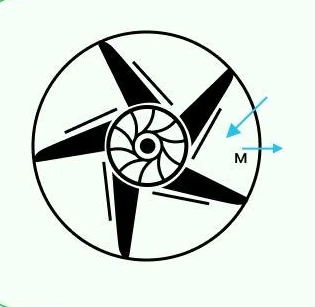

Отсутствует направленное движение воздушного потока.

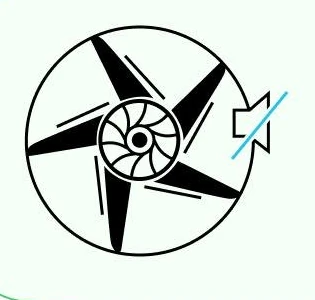

Воздушный поток направляется по тангенциальной линии к окружности вращения лопаток.
Необходима постоянная ориентация по направлению ветра.
Работоспособность не зависит от направления ветра.
06 · ХАРАКТЕРИСТИКИ ВЭУ
Создана для реального мира

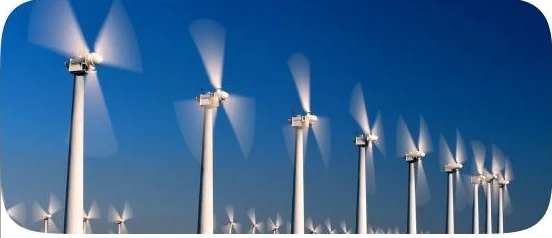

Рассчитана на любые ветровые потоки
Вырабатывает электроэнергию при скорости ветра от 3 до 50 м/с. Верхний предел — 60 м/с.
Гарантия
В ходе опытной эксплуатации планируется установить гарантийный срок эксплуатации до 20 лет.
Альтернатива дизельным электрогенераторам
Может применяться в качестве основного и резервного источников энергии.
Вне конкуренции
Объём производимой энергии — «годовой сбор» — в разы больше, чем у традиционных аналогов при прочих равных условиях.
Нет вредного воздействия
Нет вредного воздействия на людей, животных, птиц, насекомых и рыб. Инфразвук отсутствует. Птицы видят ветряное колесо.

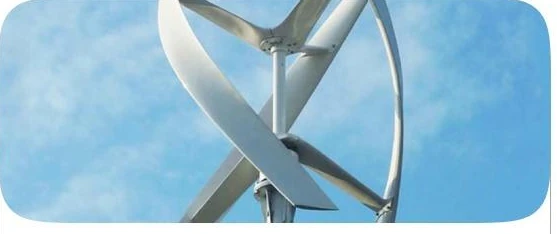

Компактная установка
Необходимая площадь составляет 0,2–0,4 м² на 1 кВт выдаваемой электроэнергии.

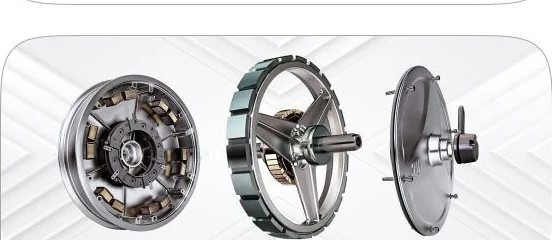

Надёжность и безопасность
Конструкция надёжна и безопасна, без ограничений устанавливается непосредственно в месте потребления — в том числе на склоне, горе, воде или болоте.

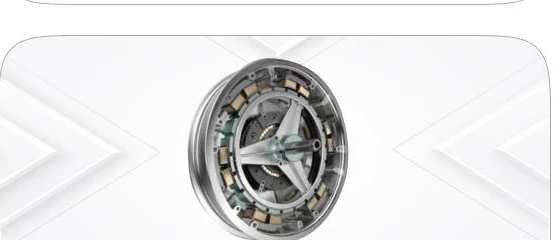

Простота и технологичность
Не требуется принципиально новых материалов, узлов или агрегатов. ВЭУ проста в производстве и эксплуатации, отличается низкими эксплуатационными расходами.

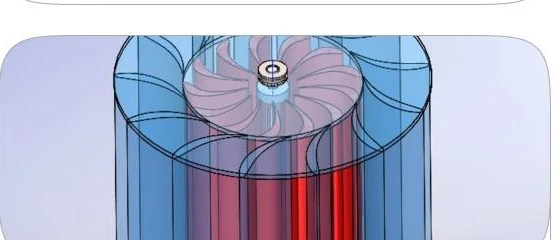

Компенсация
Верхний предел и шквалистые порывы компенсируются. Эффект достигается оригинальной конструкцией лопасти и хвостовика и высоким КПД воздушного винта — более 60%.
07 · ВОЗМОЖНОЕ ПРИМЕНЕНИЕ
Энергия там, где она нужна
01
Частный сектор

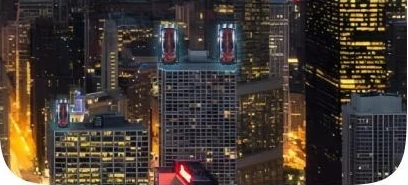

02
Многоэтажные дома и бизнес-центры
03
Зоны ЧП и МЧС
04
Обеспечение электроэнергией систем связи в удалённых местах
05
Системы жизнеобеспечения на Севере, в Арктике, высокогорье и на островах
06
Подача воды в населённые пункты и на орошаемые поля
07
Энергия для месторождений и транзитных объектов

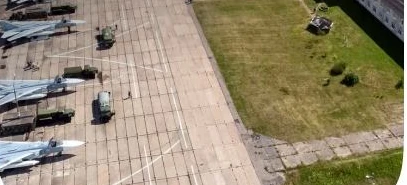

08
Объекты оборонного значения, аэродромы, пограничные заставы и спецобъекты
09

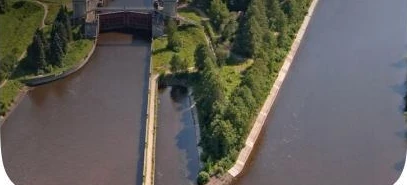

Работоспособность шлюзов, мостов, аварийных систем и систем безопасности
10
Резервное и основное электропитание социальных и производственных объектов
11
Освещение дорог, переходов, аварийных участков, тоннелей и рекламных объектов
12
Места, где затруднена регулярная доставка топлива
08 · ВЕТЕР ЕСТЬ ВЕЗДЕ
Живая карта ветрового потока
Размещение возможно в любой точке земного шара.
